RS-485 простыми словами: подключение, витая пара, терминаторы и типичные ошибки
RS-485 - промышленный интерфейс связи, который используют для передачи данных на большие расстояния между контроллерами, датчиками, счетчиками, частотниками и HMI-панелями. В статье разбираем принцип работы RS-485, отличие от UART и RS-232, подключение A/B линий, терминаторы, витую пару, заземление,
Если RS-485 не работает
Перед изменением программы сначала проверьте базовые вещи. В RS-485 ошибка часто находится не в коде, а в линии, настройках порта или адресе устройства.
- Оставьте на линии только одно ведомое устройство.
- Проверьте питание устройства, контроллера и RS-485 адаптера.
- Сверьте скорость, четность, стоп-биты и адрес устройства.
- Убедитесь, что используется нужный протокол, например Modbus RTU.
- Поменяйте A и B местами на одном конце линии.
- Проверьте, что терминатор 120 Ом стоит только на концах шины.
- Уберите длинные ответвления и подключение звездой.
- Для длинной линии проверьте общий GND, экран и гальваническую развязку.
Что такое RS-485
RS-485 - это физический интерфейс передачи данных. Он описывает не команды и не формат сообщений, а электрический способ связи между устройствами.
Главная идея RS-485 - передавать сигнал по двум проводам в дифференциальном виде. Один провод обычно обозначают A, второй - B. Приемник смотрит не на напряжение каждого провода относительно земли, а на разницу между ними.
Благодаря этому RS-485 хорошо работает в промышленной среде, где есть длинные кабели, электродвигатели, частотные преобразователи, реле, насосы и помехи.
RS-485 часто используют в таких задачах:
- связь контроллера с датчиками;
- подключение счетчиков электроэнергии;
- управление частотными преобразователями;
- связь PLC и HMI-панели;
- сбор данных с нескольких устройств;
- Modbus RTU сети;
- автоматизация инженерных систем.
Если выбираете интерфейс для датчика, посмотрите сравнение 0–10 В и RS-485. Для промышленного токового сигнала есть отдельное сравнение 4–20 мА и RS-485.
Если выбор стоит не между конкретными стандартами сигнала, а между обычным аналоговым датчиком и цифровым устройством на шине, смотрите сравнение аналогового датчика и датчика RS-485.
Чем RS-485 отличается от UART и RS-232
UART - это способ последовательной передачи данных внутри микроконтроллера. У него обычно есть линии TX и RX. Такой сигнал удобно использовать на плате или на коротком расстоянии, но напрямую тянуть UART на десятки метров нельзя.
RS-232 - более старый интерфейс для связи между устройствами. Он использует другие уровни напряжения и обычно рассчитан на связь точка-точка.
RS-485 рассчитан на более длинные линии, помехоустойчивость и подключение нескольких устройств к одной шине.
| Интерфейс | Где применяется | Особенность |
|---|---|---|
| UART | Внутри платы, короткие соединения | TX и RX, логические уровни микроконтроллера |
| RS-232 | Старое оборудование, связь точка-точка | Отдельные уровни напряжения, обычно небольшое число устройств |
| RS-485 | Промышленная связь, длинные кабели | Дифференциальная линия A/B, несколько устройств на одной шине |
На практике микроконтроллер часто общается по UART, а специальный преобразователь переводит этот сигнал в RS-485. Поэтому в схемах можно встретить модули UART-RS485 или микросхемы вроде MAX485 и аналогичные драйверы.
Если нужно понять разницу именно между локальным последовательным интерфейсом микроконтроллера и линией для связи между устройствами, смотрите отдельное сравнение UART и RS-485.
Как работает дифференциальная передача
В обычной логической линии сигнал измеряется относительно земли. Если рядом проходит силовой кабель или работает мотор, на провод могут навестись помехи. Приемник может принять помеху за полезный сигнал.
В RS-485 используется другой принцип. Сигнал передается по двум проводам, а приемник измеряет разницу между ними. Если помеха действует сразу на оба провода примерно одинаково, разница между A и B почти не меняется. Поэтому линия остается устойчивой.
Именно поэтому для RS-485 используют витую пару. Витая пара помогает сделать так, чтобы внешняя помеха одинаково влияла на оба проводника.
Простая логика такая:
- важна разница между A и B;
- провода должны идти рядом;
- лучше использовать витую пару;
- длинные ответвления от шины ухудшают качество связи;
- на концах линии часто нужны терминаторы.
Линии A и B
В RS-485 два основных сигнальных провода обычно обозначают A и B. Проблема в том, что разные производители иногда используют эти обозначения по-разному. У одного устройства A может соответствовать D+, у другого - D-, а в документации это может быть написано иначе.
Если после подключения связи нет, но питание и настройки правильные, первое что стоит проверить - не перепутаны ли линии A и B.
Обычно безопасный алгоритм такой:
- Проверить питание устройств.
- Проверить скорость, четность, стоп-биты и адрес.
- Проверить, что общий протокол действительно совпадает.
- Поменять местами A и B на одном конце линии.
- Проверить наличие терминатора только на концах шины.
Простая схема линии RS-485
Правильная линия RS-485 строится как шина: устройства подключаются последовательно вдоль одной пары проводов. На двух концах линии ставят терминаторы 120 Ом. Ответвления к устройствам делают короткими.
Такую линию не нужно собирать звездой. Если от одного контроллера расходятся несколько длинных веток, отражения сигнала и помехи становятся заметнее, особенно на высокой скорости и длинном кабеле.

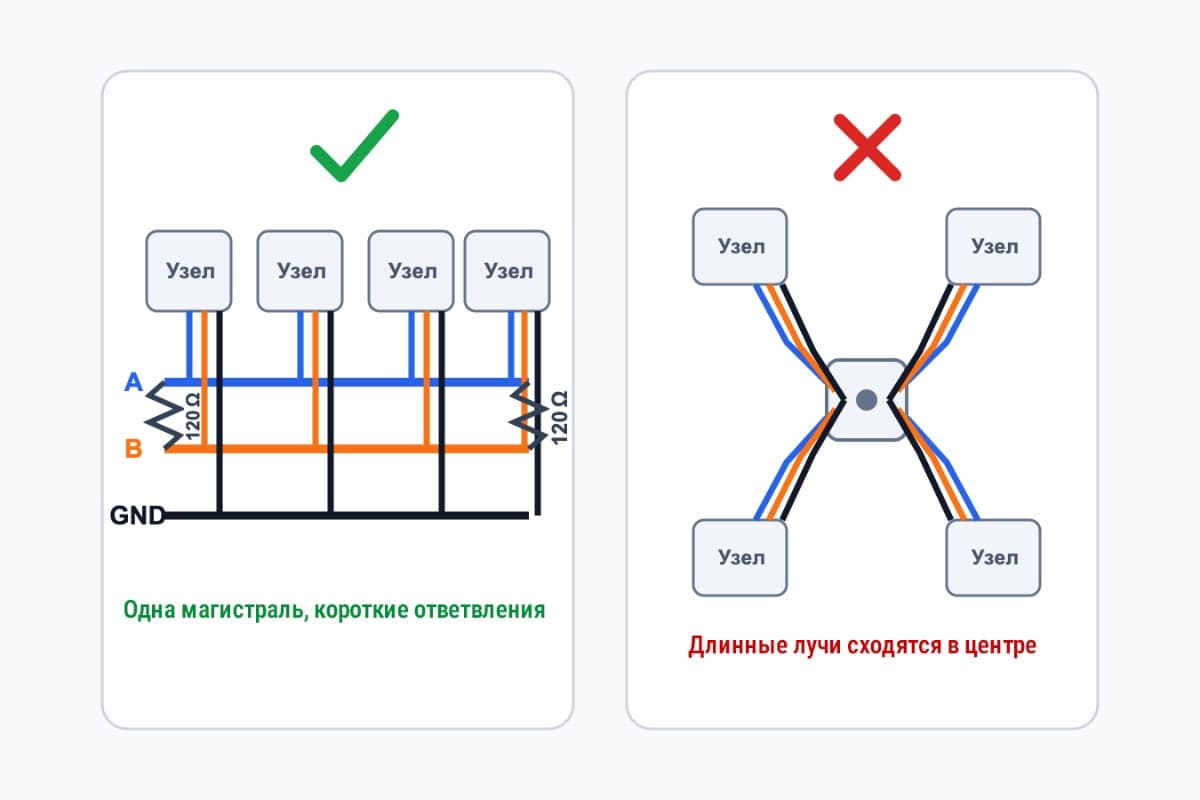

Топология шины RS-485
RS-485 лучше всего работает как шина. Это значит, что кабель идет последовательно от одного устройства к другому, а не расходится звездой от центра.
Правильная идея подключения: одна основная линия, а устройства подключаются к ней короткими ответвлениями. Чем короче ответвления, тем лучше. Особенно это важно на больших скоростях и длинных кабелях.
Плохая топология - звезда, когда от одного устройства сразу расходятся длинные кабели к нескольким другим. В такой схеме появляются отражения сигнала, нестабильная связь и случайные ошибки.
| Топология | Оценка | Комментарий |
|---|---|---|
| Линия от устройства к устройству | Хорошо | Классическая шина RS-485 |
| Короткие ответвления от основной линии | Допустимо | Чем короче, тем лучше |
| Звезда с длинными лучами | Плохо | Частая причина нестабильной связи |
| Кольцо | Обычно не нужно | Может создать лишние проблемы |
Если на одной шине планируется много устройств, допустимое количество узлов зависит в том числе от нагрузки конкретных RS-485 приёмопередатчиков. Для предварительной оценки можно использовать калькулятор количества устройств RS-485.
Терминатор 120 Ом
Терминатор - это резистор, который ставится между линиями A и B на конце шины RS-485. Его типичное значение - 120 Ом. Он нужен для согласования линии и уменьшения отражений сигнала.
Терминаторы ставят не на каждое устройство, а только на два конца шины. Если устройств пять, десять или больше, терминаторы все равно должны быть только на крайних точках линии.
Если поставить слишком много терминаторов, нагрузка на драйвер RS-485 станет слишком большой. Если не поставить терминаторы на длинной линии, возможны отражения и ошибки обмена.
| Ситуация | Что делать |
|---|---|
| Короткая линия на столе | Часто работает без терминатора |
| Длинный кабель | Ставить терминаторы на концах |
| Много устройств на шине | Терминаторы только на двух крайних устройствах |
| Связь нестабильна | Проверить топологию, терминаторы и кабель |
Проверить терминаторы можно мультиметром на отключенной линии. Если на шине стоят два терминатора по 120 Ом, сопротивление между A и B обычно будет около 60 Ом. Если значение сильно меньше, терминаторов слишком много. Если сильно больше или сопротивление не определяется, терминатор может отсутствовать на одном из концов.
Для кабеля с известным волновым сопротивлением можно отдельно проверить сопротивление терминатора RS-485. Это полезно, если используется не стандартный промышленный кабель или параметры линии отличаются от типовой схемы с 120 Ом.
Смещение линии и fail-safe
Когда ни одно устройство не передает данные, линия RS-485 может оказаться в неопределенном состоянии. Из-за этого приемники иногда видят случайные биты. Чтобы линия имела стабильное состояние покоя, используют смещающие резисторы.
Обычно один резистор подтягивает одну линию к питанию, а другой - вторую линию к земле. Такая схема называется biasing или fail-safe смещение.
На многих готовых преобразователях RS-485 такие резисторы уже установлены. Но не всегда. В больших сетях важно понимать, где именно находится смещение и не дублируется ли оно слишком много раз.
Если сеть маленькая и работает стабильно, этот вопрос часто не замечают. Но при длинных кабелях, большом количестве устройств и сильных помехах правильное состояние покоя линии становится важным.
Витая пара и кабель для RS-485
Для RS-485 лучше использовать витую пару. Идеально, когда A и B идут в одной паре и скручены между собой. Это помогает уменьшить влияние внешних помех и сохранить дифференциальный характер сигнала.
Для промышленных объектов часто используют экранированный кабель. Экран помогает защитить линию от электромагнитных помех, особенно рядом с силовыми кабелями, насосами, двигателями и частотными преобразователями.
Основные правила:
- A и B должны идти в одной витой паре;
- не стоит вести RS-485 вплотную к силовым кабелям;
- длинные параллельные участки с 220 В и 380 В лучше избегать;
- экран нужно подключать осознанно, а не как попало;
- соединения должны быть надежными, без скруток на весу.
Для коротких тестов на столе подойдут обычные провода. Для монтажа RS-485 на реальном объекте лучше сразу закладывать нормальный кабель, иначе потом сложно искать случайные ошибки связи.
Нужна ли общая земля
RS-485 передает данные по разности напряжений между A и B, но это не значит, что земля вообще не важна. У приемников есть допустимый диапазон синфазного напряжения. Если потенциалы земли у устройств слишком сильно отличаются, связь может работать нестабильно или оборудование может повредиться.
На практике часто вместе с A и B прокладывают общий провод GND. Он помогает выровнять потенциалы между устройствами. Но на больших объектах с разными щитами и длинными линиями заземление нужно делать аккуратно, чтобы не получить токи по экрану или земле.
Простое правило для небольших систем: если устройства питаются от одного источника или находятся рядом, общий GND обычно подключают. Для промышленного объекта с разными шкафами лучше учитывать схему заземления, экран кабеля и возможные разности потенциалов.
RS-485 и Modbus RTU

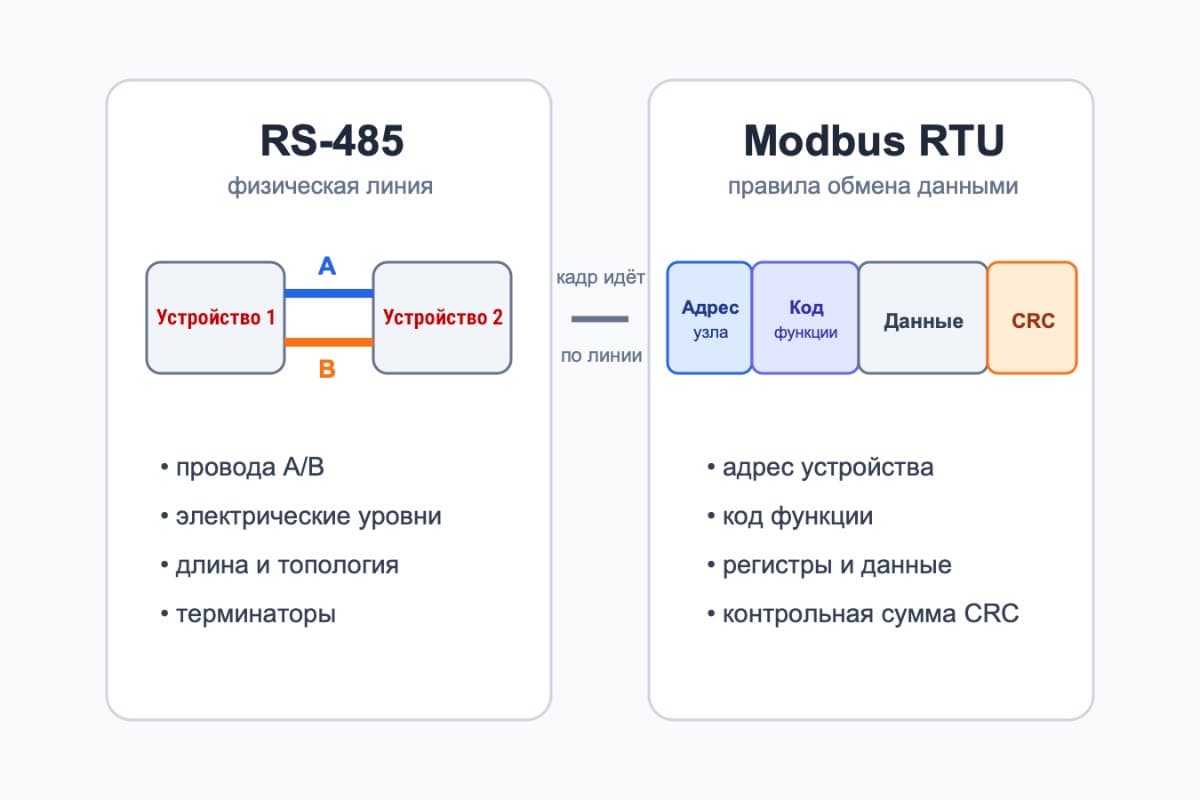

RS-485 часто используют вместе с протоколом Modbus RTU. В этом случае RS-485 отвечает за электрическую передачу сигнала, а Modbus RTU задает правила обмена: адрес устройства, код функции, регистры, данные и контрольную сумму.
Это важное разделение. Если говорят "датчик работает по RS-485", этого недостаточно. Нужно узнать, какой протокол используется поверх RS-485. Чаще всего это Modbus RTU, но не всегда.
Для связи по Modbus RTU нужно совпадение нескольких параметров:
- скорость обмена;
- количество бит данных;
- четность;
- стоп-биты;
- адрес устройства;
- номера регистров;
- порядок байтов и слов для сложных значений.
Если мастер последовательно опрашивает несколько устройств, полезно заранее оценить и длительность полного цикла – для этого есть калькулятор времени опроса Modbus RTU.
Если хотя бы один параметр не совпадает, устройство может не отвечать или возвращать непонятные данные.

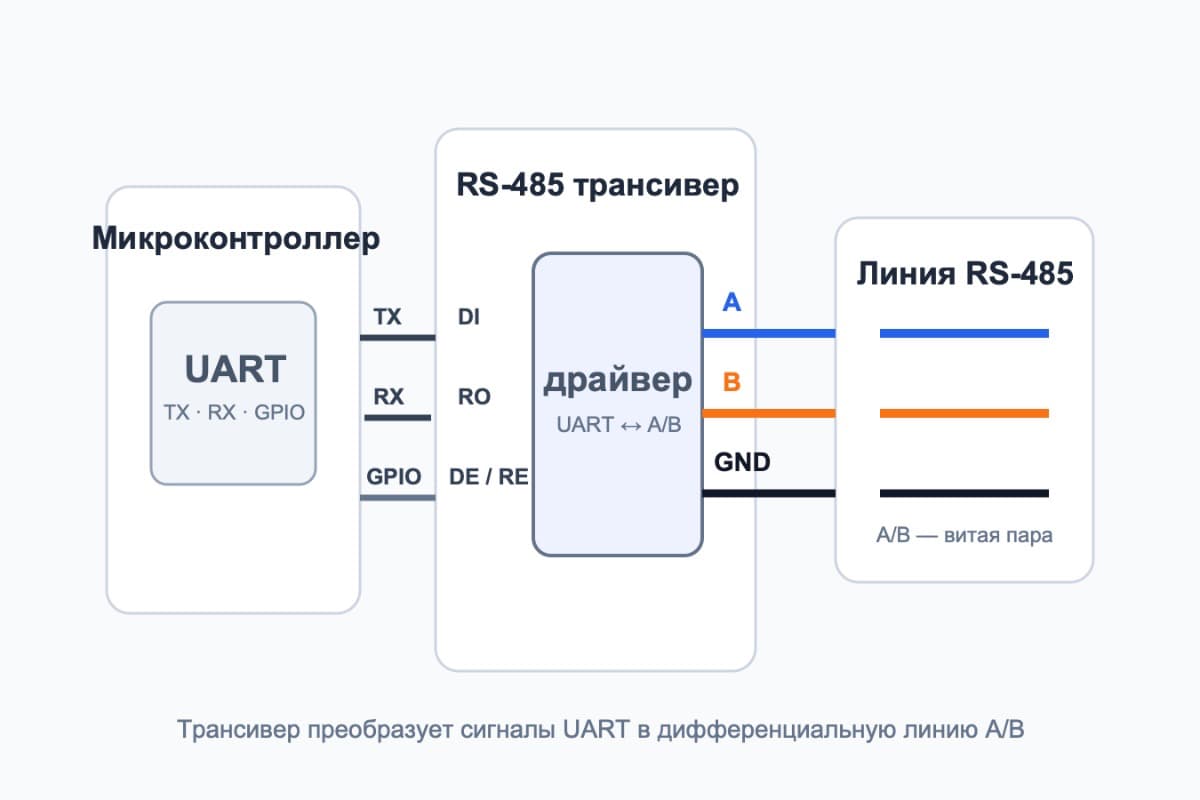

Подключение RS-485 к Arduino и ESP32
В проекте на ESP32 есть два основных варианта: использовать обычную плату с внешним RS-485 модулем или сразу выбрать контроллер, где трансивер уже установлен на плате. Разница между этими подходами собрана в сравнении RS-485 модуля и ESP32 с RS-485.
Arduino и ESP32 не имеют RS-485 линии напрямую. У них есть UART, а для RS-485 нужен внешний драйвер или готовый модуль. Такой модуль преобразует TX/RX микроконтроллера в дифференциальную линию A/B.

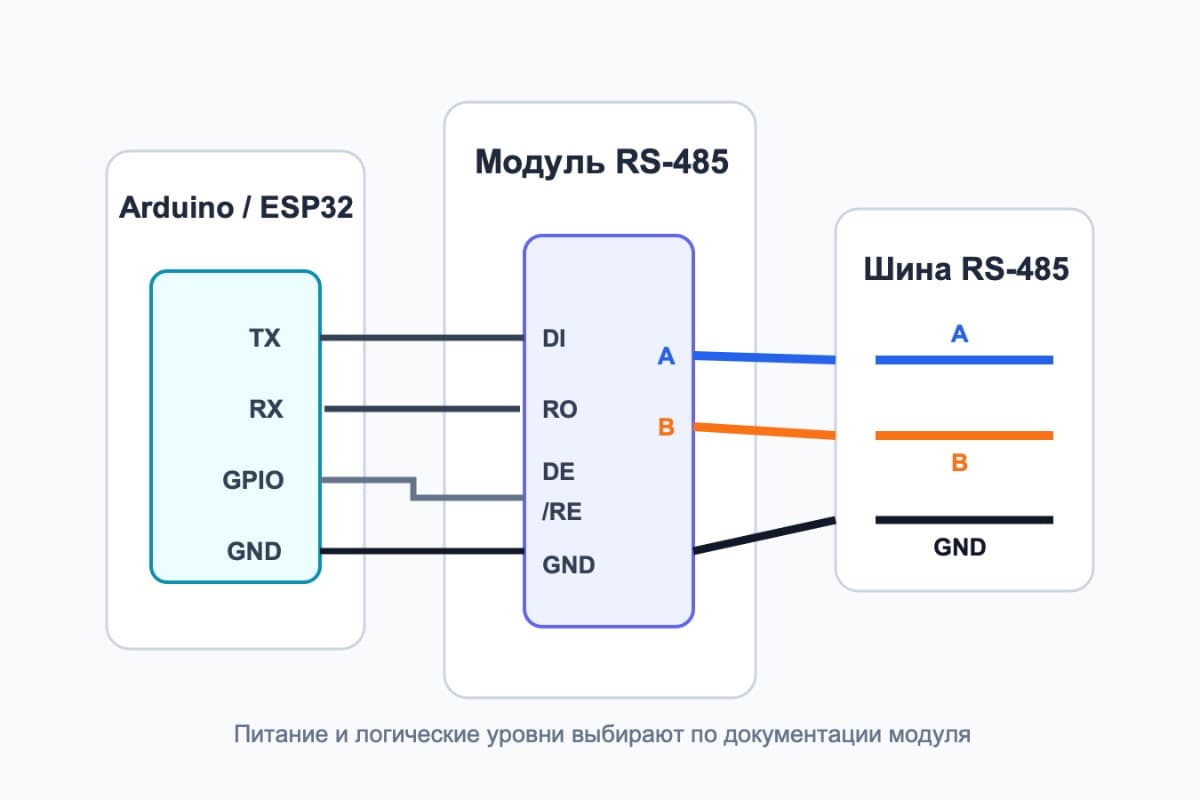

У типичного модуля есть выводы RO, DI, DE, RE со стороны микроконтроллера и A/B со стороны шины.
- DI подключается к TX микроконтроллера;
- RO подключается к RX микроконтроллера;
- DE и RE управляют режимом передачи и приема;
- A и B идут на линию RS-485.
Для полудуплексного RS-485 устройство обычно либо передает, либо принимает. Поэтому перед отправкой данных микроконтроллер включает режим передачи, а после отправки возвращается в режим приема.
const int rs485DirPin = 4;
void setup() {
Serial.begin(9600);
pinMode(rs485DirPin, OUTPUT);
digitalWrite(rs485DirPin, LOW); // прием
}
void sendRs485(const char* message) {
digitalWrite(rs485DirPin, HIGH); // передача
delayMicroseconds(50);
Serial.println(message);
Serial.flush();
delayMicroseconds(50);
digitalWrite(rs485DirPin, LOW); // обратно в прием
}
void loop() {
sendRs485("test");
delay(1000);
}
Этот пример показывает только управление направлением передачи. Для Modbus RTU обычно используют библиотеку, а параметры порта, адрес устройства и регистры берут из документации конкретного устройства.
Скорость и длина линии
RS-485 может работать на больших расстояниях, но скорость и длина линии связаны между собой. Чем длиннее кабель, тем осторожнее нужно выбирать скорость обмена. На коротком кабеле можно использовать высокую скорость, а на длинной линии часто лучше снизить baud rate.
В промышленной автоматике часто встречаются скорости 9600, 19200, 38400 и 115200 бод. Для длинных линий и сложных условий 9600 или 19200 бод часто оказываются надежнее, чем попытка использовать максимальную скорость.
Для предварительной оценки длины, задержки и нагрузки терминаторов можно использовать калькулятор линии RS-485. Он особенно полезен перед монтажом длинной линии, когда скорость обмена уже известна.
Типичные ошибки монтажа RS-485
Большинство проблем с RS-485 связано не с самим интерфейсом, а с монтажом, настройками порта и неправильным пониманием топологии. Одна и та же схема может работать на коротком кабеле на столе, но давать ошибки на объекте.
| Ошибка | Как проявляется | Что проверить |
|---|---|---|
| Перепутаны A и B | Устройство не отвечает вообще | Поменять A и B местами на одном конце линии |
| Неверная скорость или четность | Ответов нет или приходят ошибки CRC | Сверить baud rate, parity, stop bits |
| Неправильный адрес устройства | Шина молчит, хотя линия подключена правильно | Проверить адрес ведомого устройства |
| Нет общего GND | Связь нестабильна, особенно при разных блоках питания | Проверить общий провод или использовать изолированный RS-485 |
| Терминатор стоит на каждом устройстве | Сигнал проседает, связь становится хуже | Оставить терминаторы только на концах шины |
| Терминаторов нет на длинной линии | Ошибки появляются на скорости или длине | Поставить 120 Ом между A и B на двух концах |
| Линия собрана звездой | Одни устройства отвечают, другие теряются | Переделать в шину или сократить ответвления |
| Кабель без витой пары | Ошибки появляются рядом с силовыми линиями | Использовать витую пару, при необходимости экран |
| Слишком длинные ответвления | Связь нестабильна на отдельных устройствах | Делать отводы как можно короче |
| Перепутан RS-485 и протокол | Адаптер работает, но устройство не отвечает | Проверить, что устройство действительно использует Modbus RTU или нужный протокол |
Начинать диагностику лучше с минимальной схемы: один адаптер, одно устройство, короткий кабель и известные параметры порта. Если так связь работает, проблему ищут уже в кабеле, топологии, терминаторах и заземлении.
Как правильно запускать сеть RS-485
Лучше запускать RS-485 сеть поэтапно. Сначала проверить одно устройство на коротком кабеле. Затем добавить терминатор, если линия длинная. Потом подключать остальные устройства по одному и проверять обмен после каждого добавления.
Практический порядок такой:
- Подключить одно устройство на коротком кабеле.
- Проверить скорость, адрес и параметры порта.
- Убедиться, что A/B подключены правильно.
- Проверить обмен через USB-RS485 адаптер или контроллер.
- Перенести подключение на реальный кабель.
- Добавить терминаторы на концах линии.
- Подключать остальные устройства по одному.
- После каждого добавления проверять стабильность связи.
Такой подход быстрее, чем сразу подключить всю линию и потом искать, где именно ошибка: в адресе, кабеле, терминаторе, питании или протоколе.
Когда вместо RS-485 выбирают другой интерфейс
RS-485 хорошо подходит для распределённой автоматики, датчиков, счётчиков и оборудования с относительно небольшим объёмом данных, но это не универсальный интерфейс для любой системы.
Если проектируется новая сеть, полезно сравнить RS-485 с альтернативами:
- RS-485 и CAN – когда нужна проводная шина между несколькими устройствами;
- RS-485 и Ethernet – когда выбирается между простой промышленной линией и полноценной компьютерной сетью;
- RS-485 и Wi-Fi – когда кабель можно заменить беспроводной связью.
Где применяется RS-485
RS-485 остается популярным, потому что он простой, надежный и хорошо подходит для реальных объектов. Его используют не только в промышленности, но и в инженерных системах зданий, коммерческом оборудовании и автоматизации.
Типичные применения:
- счетчики электроэнергии;
- датчики температуры и влажности;
- контроллеры насосов;
- частотные преобразователи;
- HMI-панели;
- PLC-контроллеры;
- системы вентиляции;
- котельные и тепловые пункты;
- системы доступа;
- распределенные модули ввода-вывода.
RS-485 не самый современный интерфейс, но он хорошо решает свою задачу: передавать данные по кабелю надежно, далеко и недорого.
