RS-485 линия на объекте: кабель, земля и помехи

RS-485 часто выбирают тогда, когда обычный UART, GPIO или короткий сигнальный провод уже не подходит. На столе контроллер и модуль могут обмениваться данными через несколько коротких проводов, но на объекте появляются расстояние, силовые кабели, реле, насосы, электрозамки, частотники, разные блоки питания и несколько устройств на одной линии. В таких условиях простое соединение TX, RX и GND быстро превращается в источник случайных ошибок.

RS-485 полезен тем, что использует дифференциальную пару A/B. Приемник смотрит не на напряжение одного провода относительно земли, а на разность между двумя проводниками. Поэтому линия лучше переносит внешние наводки, особенно если используется витая пара. Но это не значит, что RS-485 можно прокладывать как попало. Неправильный кабель, длинные ответвления, отсутствие терминаторов, плохая земля или силовой провод рядом могут испортить даже хороший интерфейс.

RS-485 как принцип уже закрывает базовое подключение. На объекте важнее другое: как линия физически идет от устройства к устройству, где рядом проходит силовая нагрузка, как подключена земля, есть ли экран, где стоят терминаторы и как проверяется связь после монтажа.

RS-485 - это не только микросхема интерфейса, а вся линия связи: кабель, топология, земля, защита и условия прокладки.

Обычный дискретный вход или UART удобен на коротком расстоянии внутри одного корпуса. Если датчик, кнопка, считыватель или модуль находится рядом с контроллером, простая линия может работать стабильно. Но когда провод уходит на несколько метров, проходит рядом с нагрузкой или соединяет разные устройства с собственным питанием, ситуация меняется.

На длинном проводе появляется емкость, наводки и разность потенциалов между точками земли. Если по соседству включается насос, реле, электрозамок или мотор, в сигнальной линии могут возникать короткие импульсы. Контроллер может принять их за данные, срабатывание входа или ошибочный уровень. Поэтому длинный провод для обычного GPIO требует защиты, фильтрации и аккуратной подтяжки.

RS-485 лучше подходит для обмена между устройствами: контроллером, датчиком, счетчиком, HMI-панелью, частотником, модулем ввода-вывода или другим узлом автоматики. Он особенно уместен, если нужно передавать данные на расстояние, подключать несколько устройств на одну линию и использовать протокол вроде Modbus RTU.

При этом RS-485 не заменяет любую проводку автоматически. Если нужен один контакт двери на расстоянии 20 см, ставить RS-485 избыточно. Если нужно связать несколько модулей в шкафу, помещении или насосной, обычные сигнальные входы уже могут быть слабым решением.

RS-485 выбирают не потому, что он “профессиональнее”, а потому что линия связи должна пережить расстояние, помехи и несколько устройств.

Для RS-485 лучше использовать витую пару. Два проводника линии A/B должны идти вместе и быть скручены между собой. Тогда внешняя помеха воздействует на оба проводника похожим образом, а приемник лучше выделяет полезную разность напряжений. Если взять два случайных провода из разных мест кабеля или развести A и B отдельно, преимущество дифференциальной линии сильно уменьшается.

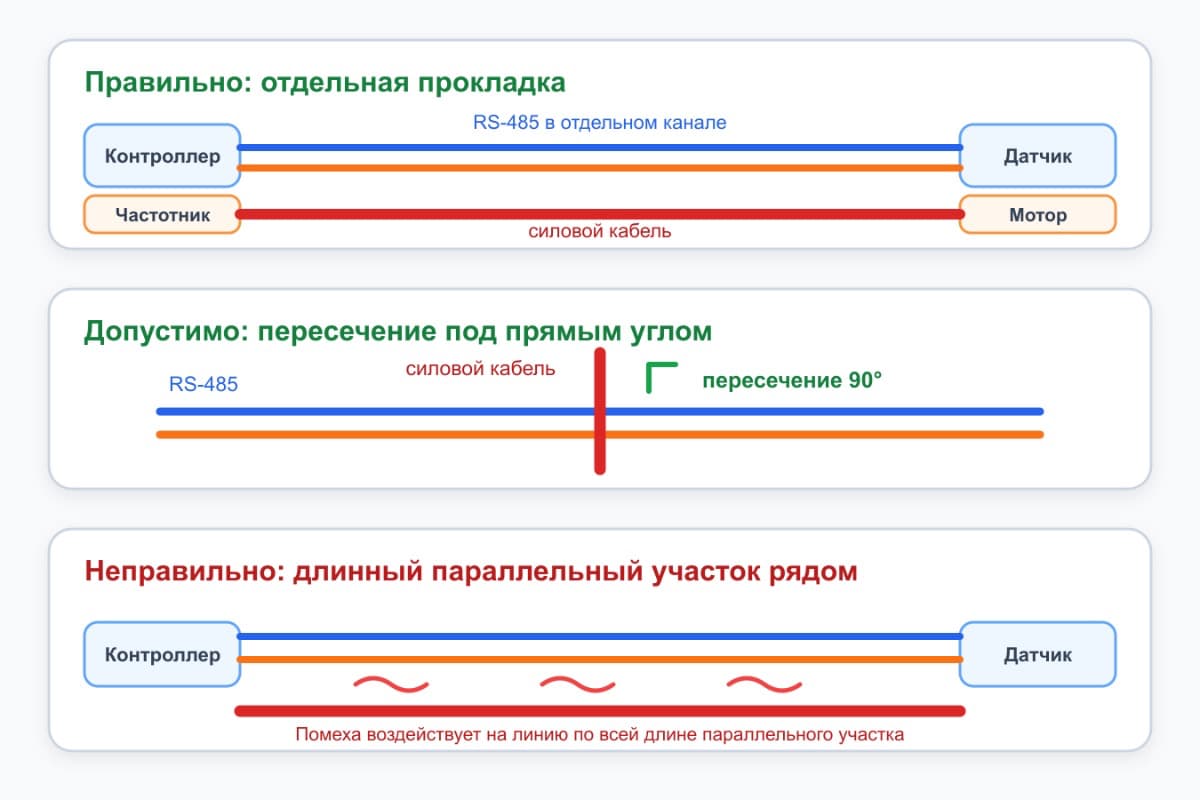

Кабель нужно прокладывать как линию связи, а не как свободный набор проводов. Нежелательно вести RS-485 вплотную к силовому кабелю мотора, насоса, нагревателя, компрессора или линии 220 В. Если пересечение неизбежно, лучше пересекать под углом, а не идти параллельно на длинном участке. Чем длиннее параллельный участок рядом с силовой нагрузкой, тем выше риск наводок.

В шкафу автоматики RS-485 не стоит смешивать с проводами катушек реле, контакторов и силовых выходов. Даже если линия короткая, рядом с коммутацией возникают импульсы. Лучше отделять слаботочные линии от силовых, использовать отдельные кабель-каналы или хотя бы разные стороны жгута. В насосной, на складе или в производственном помещении это особенно важно, потому что помеха может появляться не постоянно, а только при старте нагрузки.

Если линия идет по объекту, полезно сразу подписывать кабель и сохранять схему трассы. Когда через несколько месяцев появляется ошибка связи, проще понять, где проходит линия, рядом с чем она проложена и какие устройства подключены.

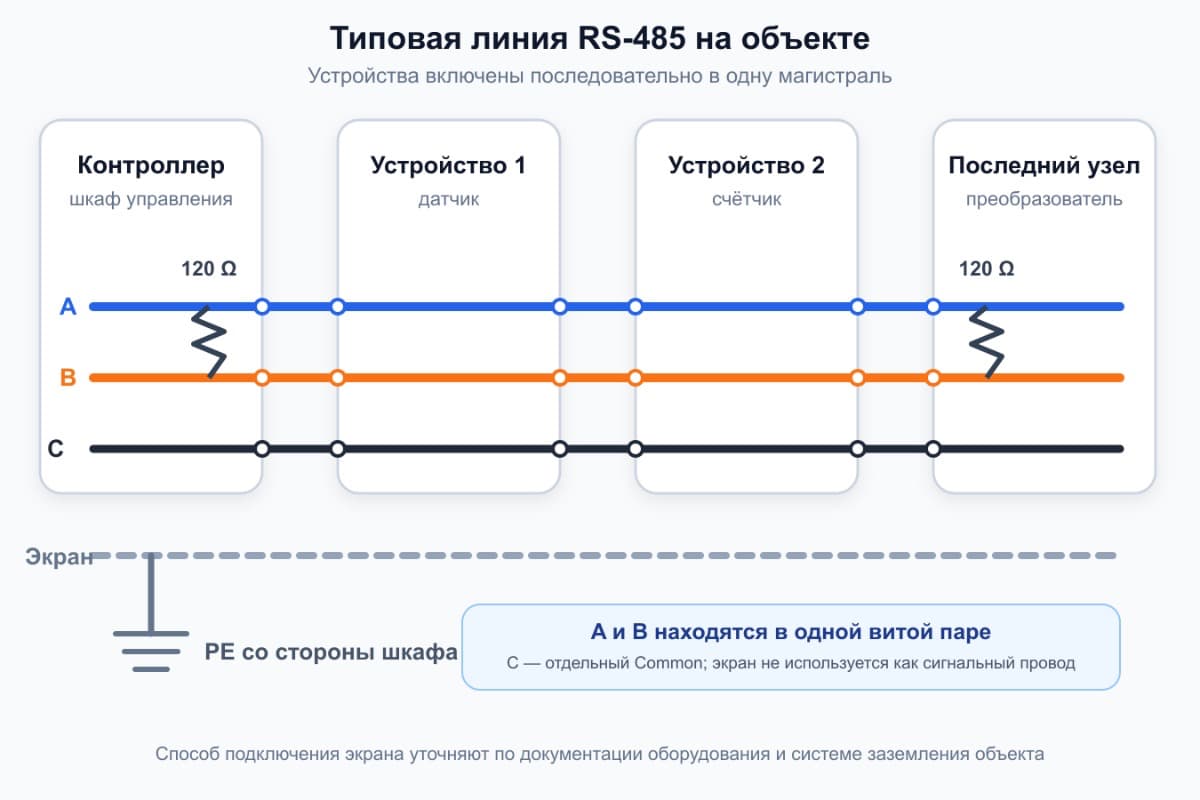

RS-485 лучше работает как линия, где устройства подключены последовательно вдоль одного кабеля. Частая ошибка - делать звезду: от одного контроллера расходятся отдельные ветки к нескольким устройствам. На низкой скорости и коротких расстояниях такая схема иногда работает, но при увеличении длины, скорости или количества устройств начинаются отражения, ошибки CRC и пропадание связи.

Правильнее строить магистраль: кабель идет от первого устройства ко второму, от второго к третьему и дальше. Каждое устройство подключается к линии коротким ответвлением. Чем короче ответвление, тем лучше. Если от магистрали уходят длинные “хвосты”, они начинают вести себя как отдельные линии с отражениями.

В реальном шкафу соблазн сделать звезду большой: все кабели удобно привести на клеммник, а от него раскидать A/B по устройствам. Но электрически такая аккуратная на вид разводка может быть хуже, чем менее красивая магистраль. Если нужно собрать линию на клеммах, лучше делать проходную схему: вход линии, выход линии и короткое подключение устройства, а не одну общую точку с длинными лучами.

Для небольших систем на низких скоростях запас может быть большим, но проектировать лучше сразу правильно. Тогда при добавлении еще одного модуля, увеличении длины кабеля или изменении скорости обмена линия не развалится.

RS-485 любит линию, а не звезду. Это простое правило сильно снижает количество плавающих ошибок связи.

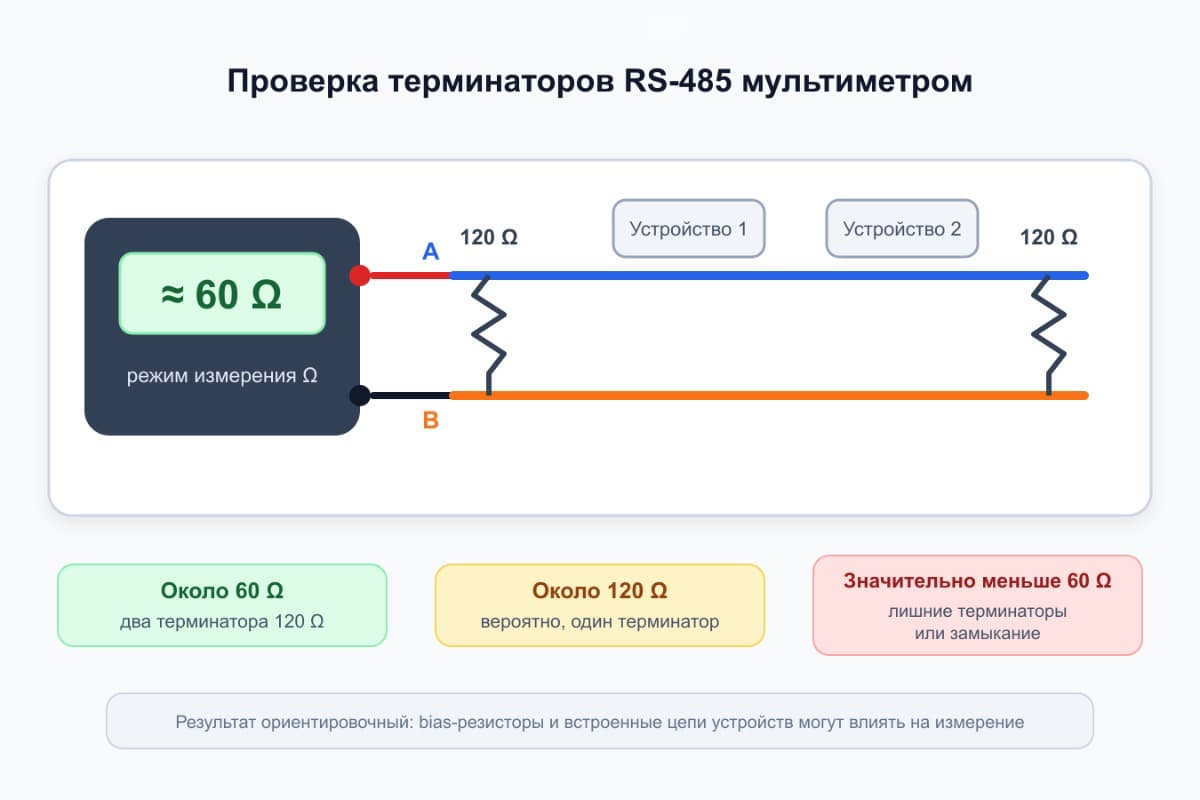

Терминатор ставят для согласования линии и уменьшения отражений сигнала. В классическом варианте резистор 120 Ом подключают между A и B на двух физических концах линии. Не возле каждого устройства, не только в шкафу, не “где удобно”, а именно на концах магистрали.

Если линия короткая, скорость низкая и устройств мало, связь может работать без терминаторов. Из-за этого появляется опасная привычка не ставить их вообще. Потом линия становится длиннее, добавляется устройство, меняется скорость, рядом появляется силовая нагрузка, и начинаются ошибки. В такой момент сложно понять, почему раньше работало, а теперь нет.

Если поставить терминаторы на каждом устройстве, линия окажется перегруженной. Драйверу придется работать на слишком низкое сопротивление, сигнал может просесть, а микросхемы интерфейса будут нагружены сильнее. Поэтому терминаторы должны быть только на концах, если схема линии не требует другого решения.

В готовых преобразователях, HMI-панелях, контроллерах и модулях иногда есть встроенный терминатор, который включается перемычкой или DIP-переключателем. Это удобно, но нужно проверять, включен ли он на самом деле. На объекте часто получается так: терминатор включен в середине линии, а на конце его нет. Визуально все подключено, но электрически линия согласована неправильно.

RS-485 передает данные по дифференциальной паре A/B, но это не означает, что землевая связь вообще не нужна. Приемник имеет допустимый диапазон common-mode напряжения. Если устройства питаются от разных блоков питания, находятся в разных шкафах или подключены к разным участкам объекта, между их землями может появиться разность потенциалов. Если она выходит за допустимые пределы, интерфейс начинает работать нестабильно или повреждается.

Общий провод GND помогает удержать потенциалы устройств в допустимом диапазоне. Его не нужно путать с силовой землей нагрузки. По сигнальной земле RS-485 не должен идти ток мотора, насоса, замка или нагревателя. Если общий провод одновременно используется как путь силового тока, на нем появляются просадки и импульсы, которые влияют на связь.

В небольшом устройстве все просто: контроллер, модуль RS-485 и питание находятся рядом, общий минус понятен. На объекте сложнее: один блок питания в шкафу, другой возле датчика, третий в панели оператора. Если соединить только A и B, линия может работать на столе, но сбоить после монтажа. Поэтому нужно заранее решить, как связаны земли устройств, где проходит общий провод и есть ли гальваническая изоляция.

Если между устройствами возможна большая разность потенциалов, лучше использовать изолированные RS-485 преобразователи или отдельные решения по защите. Особенно это актуально для длинных трасс между помещениями, оборудованием с разным питанием, уличными участками и промышленными объектами.

RS-485 не отменяет вопрос земли. Он только делает передачу данных устойчивее к помехам, но приемники все равно имеют допустимые пределы относительно своей схемы.

Экранированный кабель помогает уменьшить влияние внешних помех, но экран нужно подключать осознанно. Если просто соединить экран с чем попало на обоих концах, можно получить токи по экрану и новые проблемы. Если экран не подключить вообще, он может работать хуже, чем ожидается. Правильное решение зависит от объекта, заземления, длины линии и уровня помех.

В небольших системах экран часто подключают к защитной земле или корпусу с одной стороны, обычно со стороны шкафа управления. Это снижает риск токов по экрану между разными точками заземления. В промышленных системах могут применяться другие схемы подключения, но они требуют понимания системы заземления, а не случайного выбора.

Экран не заменяет витую пару. Внутри экранированного кабеля A/B все равно должны быть парой. Если использовать экран, но сами сигнальные проводники не скручены между собой, устойчивость будет хуже. Также экран не исправляет плохую топологию, отсутствие терминаторов или силовую землю, по которой идут токи нагрузки.

При прокладке рядом с частотниками, насосами, моторами и длинными силовыми линиями экран может быть полезен. Но если помеха приходит через общий провод, блок питания или неправильное подключение земли, один экран не решит проблему.

Экран кабеля - это часть системы защиты от помех, а не универсальное лекарство для любой плохой RS-485 линии.

Когда ни одно устройство не передает данные, линия RS-485 может оказаться в неопределенном состоянии. Чтобы приемники видели стабильный уровень покоя, используют bias-резисторы: подтяжку одной линии вверх, другой вниз. Иногда их называют fail-safe biasing. В некоторых современных микросхемах есть встроенная защита от неопределенного состояния, но полагаться на это без проверки не стоит.

Если bias-резисторов нет, линия может ловить шум в паузах между передачами. Контроллер или преобразователь принимает случайные переходы за данные, появляются ошибки протокола, мусорные байты или нестабильный старт обмена. Особенно это заметно на длинных линиях и в помеховой среде.

Важно не ставить bias-резисторы в каждом устройстве без расчета. Если несколько модулей имеют свои подтяжки, суммарная нагрузка на линию меняется. Обычно bias делают в одном месте линии, часто со стороны мастера или основного контроллера. Но конкретное решение зависит от схемы устройств и количества участников.

Подтяжки входов в цифровой электронике решают похожую задачу: линия не должна висеть в неопределенном состоянии. В RS-485 это относится уже не к одному GPIO, а к дифференциальной линии связи.

На объекте RS-485 часто проходит рядом с тем, что создает помехи: насосами, контакторами, реле, моторами, электрозамками, компрессорами, частотниками, длинными силовыми кабелями и импульсными блоками питания. Ошибки связи могут появляться не постоянно, а только в момент пуска, остановки или переключения нагрузки. Именно поэтому линия может хорошо проходить тест на столе и плохо работать после монтажа.

Реле и контакторы дают выбросы при отключении катушки. Моторы и насосы создают пусковые токи и просадки питания. Частотники добавляют высокочастотные помехи и длинные фронты на кабелях. Импульсные блоки питания могут вносить шум в землю и питание контроллеров. Если RS-485 линия проложена рядом с такими цепями, ошибки будут зависеть от рабочего режима оборудования.

Бороться с этим нужно не одним действием, а набором мер. Линию связи отделяют от силовых кабелей, используют витую пару, при необходимости экран, нормальную землю, терминаторы, bias, защиту от перенапряжения и правильную топологию. Катушки реле и индуктивные нагрузки защищают диодами, RC-цепями или варисторами в зависимости от типа нагрузки. Блок питания выбирают с запасом и проверяют просадки.

Диод в цепи питания, реле и защиты платы связан с RS-485 напрямую: если выброс от катушки или нагрузки попадает в питание контроллера, связь может сбоить, хотя сама витая пара подключена правильно.

Если связь падает только при включении насоса или мотора, причина обычно не в протоколе Modbus, а в физике линии, питании или помехах.

Modbus RTU часто работает поверх RS-485. В такой системе есть мастер, ведомые устройства, адреса, скорость обмена, четность, стоп-биты и тайминги. Если физическая линия плохая, протокол начинает показывать ошибки: нет ответа, CRC ошибка, таймаут, неверный адрес или пропуски пакетов.

Скорость обмена нужно выбирать с учетом длины линии и качества монтажа. На короткой линии в шкафу можно использовать более высокую скорость. На длинной трассе с несколькими устройствами и помехами часто надежнее снизить скорость. Это не признак слабой системы, а нормальная инженерная настройка под условия объекта.

Все устройства на одной Modbus RTU линии должны иметь одинаковые параметры обмена: скорость, четность, стоп-биты. Адреса должны быть уникальными. Если два устройства имеют один адрес, ответы будут конфликтовать. Если одно устройство настроено на другую скорость, оно просто выпадет из обмена.

Modbus RTU сам по себе не исправляет плохой кабель. Протокол только задает правила обмена. Надежность зависит от физической линии, питания устройств, топологии и настроек связи.

Проверять RS-485 нужно не только командой “устройство отвечает”. Линия должна работать в реальных условиях: с подключенными устройствами, включенными нагрузками, закрытым шкафом, рабочими блоками питания и той длиной кабеля, которая будет на объекте. Если тестировать только коротким проводом на столе, большая часть проблем останется скрытой.

Минимальная проверка начинается с простого: A подключен к A, B к B, общий провод подключен там, где нужен, питание устройств нормальное, адреса не повторяются, параметры Modbus совпадают. Затем проверяют терминаторы: стоят ли они на концах линии, не включены ли лишние терминаторы в середине. После этого смотрят топологию: нет ли звезды, длинных ответвлений и случайных скруток.

Дальше проверяют работу под нагрузкой. Нужно включить реле, насосы, моторы, замки, подсветку, вентиляцию - все, что будет работать рядом с линией. Если ошибки появляются только в момент включения нагрузки, нужно искать помеху, просадку питания или проблему земли. Если ошибки появляются при добавлении конкретного устройства, проверяют его адрес, скорость, терминатор, питание и подключение к линии.

Полезный порядок диагностики:

• проверить полярность A/B;
• проверить общий провод GND;
• проверить питание каждого устройства;
• проверить адреса и параметры обмена;
• проверить терминаторы на концах линии;
• отключить лишние ответвления и проверить магистраль;
• снизить скорость обмена для теста;
• включить силовые нагрузки и посмотреть ошибки;
• проверить экран и прокладку кабеля;
• временно подключить устройство коротким кабелем для сравнения;
• проверить связь с одним устройством, потом добавлять остальные.

RS-485 хорошо подходит для автоматики, когда нужно связать несколько устройств на расстоянии. Но надежность появляется не от самой надписи RS-485 на модуле. Ее дает правильная линия: витая пара, нормальная топология, два терминатора на концах, понятная земля, защита от помех, корректные настройки Modbus и проверка в рабочем режиме.

Если линия сделана аккуратно, она спокойно связывает контроллер, датчики, панели, счетчики и модули ввода-вывода. Если линия собрана как случайный пучок проводов, ошибки будут выглядеть как проблемы прошивки, блока питания или самого устройства. Поэтому RS-485 лучше проектировать как отдельный инженерный узел, а не добавлять в конце монтажа “двумя проводами”.

Для объекта важен не только факт обмена, а повторяемость связи при нагрузках, помехах и длительной работе. Именно это отличает нормальную RS-485 линию от временного подключения, которое случайно заработало на столе.
