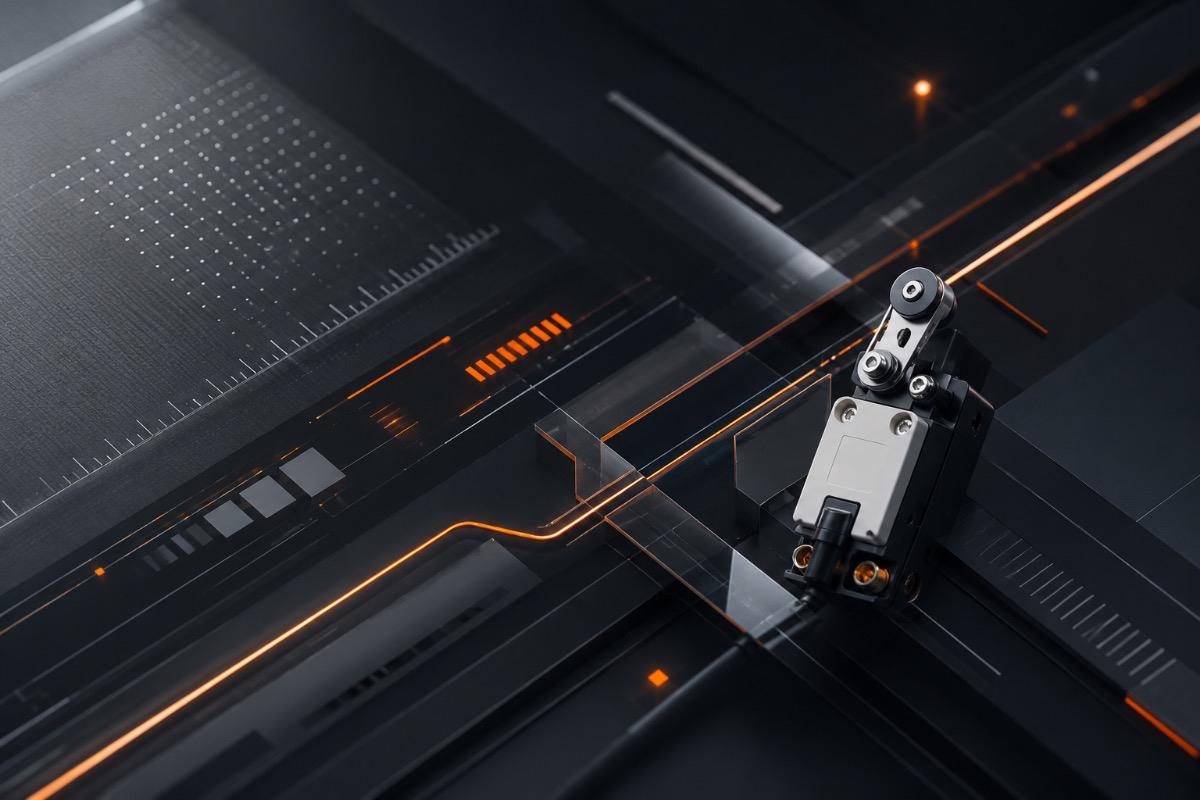

Концевики и датчики положения в автоматике: двери, приводы, шкафчики и механизмы
Концевики и датчики положения используют в дверях, шкафчиках, приводах, станках и автоматике. Разбираем механические концевики, герконы, NO и NC, дребезг, монтаж, защиту хода и ошибки подключения.
Назначение концевиков в автоматике
Концевик сообщает контроллеру, что механизм достиг заданного положения. Это может быть закрытая дверца, край хода каретки, положение заслонки, закрытая крышка, сработавший замок или конечная точка привода.
Без такого сигнала автоматика часто работает только по времени. Например, мотор включается на несколько секунд, а затем выключается. Такой способ подходит для простых испытаний, но плохо работает в реальном механизме: привод может застрять, дверца может не закрыться, замок может не защелкнуться, а каретка может не дойти до края.
Концевик нужен для обратной связи. Контроллер получает не только команду "закрыть" или "открыть", но и подтверждение фактического положения.
Такие датчики применяют в дверцах шкафов, системах доступа, электронных замках, приводах ворот, заслонках, станках, 3D-принтерах, технических корпусах и механизмах с ограниченным ходом.
Контроль положения двери, крышки и привода
В дверях и крышках датчик положения показывает, открыта или закрыта подвижная часть. Это важно для технических шкафов, корпусов оборудования, сервисных люков, защитных кожухов и систем доступа.
В приводах концевик обычно контролирует крайние положения. Один датчик может стоять в начале хода, второй - в конце. Контроллер включает мотор, ждет срабатывания нужного датчика и останавливает движение.
В шкафчиках и электронных замках датчик открытия помогает отделить команду от результата. Замок мог получить команду открыть, но дверца могла остаться закрытой. Или наоборот: дверца открылась, но потом не закрылась обратно.
В статье про умный шкафчик с RFID-браслетом и электрозамком такая обратная связь нужна для контроля состояния ячейки: открыта, закрыта, оставлена приоткрытой или требует проверки.
Механические концевые выключатели
Механический концевой выключатель срабатывает при физическом нажатии. Подвижная часть механизма нажимает кнопку, рычаг или ролик, после чего контакт внутри выключателя меняет состояние.
Такой датчик легко проверить. Его можно нажать вручную, прозвонить мультиметром и точно увидеть, в каком положении контакт замкнут или разомкнут.
Механические концевики удобны для кареток, створок, крышек, приводов, станков и механизмов, где есть понятная точка касания. Но их нужно ставить аккуратно. Концевик не должен принимать на себя удар тяжелого механизма. Он должен срабатывать от мягкого нажатия в конце хода.
Если концевик используется как механический упор, он быстро изнашивается или ломается. Упор должен быть частью конструкции, а датчик - только подтверждать положение.
Герконы и магнитные датчики положения
Геркон срабатывает от магнита. Магнит устанавливают на подвижную часть, а геркон - на неподвижную. Когда магнит оказывается рядом, контакт внутри датчика меняет состояние.
Такой способ удобен для дверей, шкафчиков, окон, крышек и корпусов. В отличие от механического концевика, геркон не требует нажатия. Это уменьшает износ и упрощает монтаж в местах, где нежелательны выступающие элементы.
Основная сложность - расстояние между магнитом и датчиком. Если зазор слишком большой, если магнит смещен или крепление ослабло, датчик может срабатывать нестабильно.
Про устройство и особенности герконов есть отдельная статья Принцип работы геркона, типы и надежность в современных системах. В системах автоматики геркон чаще всего используют как простой датчик открытия или закрытия.
Контакты NO и NC
У многих концевиков есть контакты NO и NC.
NO - нормально открытый контакт. В исходном состоянии цепь разомкнута. При срабатывании датчика цепь замыкается.
NC - нормально закрытый контакт. В исходном состоянии цепь замкнута. При срабатывании датчика цепь размыкается.
| Контакт | Исходное состояние | Состояние при срабатывании |
|---|---|---|
| NO | Разомкнут | Замкнут |
| NC | Замкнут | Разомкнут |
NO часто используют для простого подтверждения события: нажали, закрыли, дошли до точки. NC удобен в защитных цепях, где нужно видеть не только срабатывание датчика, но и обрыв провода. Если нормально замкнутая линия разорвалась, контроллер может остановить механизм и показать ошибку.
Ограничение хода привода
В приводах концевики используют для ограничения движения. Например, один датчик отвечает за полностью открытое положение, второй - за полностью закрытое.
При команде закрытия контроллер включает мотор и ждет датчик закрытого положения. Когда датчик срабатывает, мотор выключается. При команде открытия логика такая же, но используется второй датчик.
Для надежности одного концевика недостаточно. Если датчик не сработал, мотор не должен работать бесконечно. Поэтому дополнительно используют ограничение времени движения. Если привод обычно доходит до края за 5 секунд, а через 10 секунд нужный датчик не сработал, контроллер должен остановить мотор и показать ошибку.
Дребезг контактов
Механические контакты не всегда переключаются идеально. В момент нажатия контакт может несколько раз быстро замкнуться и разомкнуться. Это называется дребезгом.
Для человека это один щелчок, а для микроконтроллера - серия коротких импульсов. Из-за этого программа может несколько раз зафиксировать одно и то же событие.
В простых системах дребезг убирают программно: после изменения состояния делают небольшую задержку и повторно проверяют вход. Для дверей, шкафчиков и приводов обычно достаточно 50-100 мс.
Если линия длинная или работает рядом с силовой частью, могут появляться не только дребезг, но и помехи. Тогда важны нормальная подтяжка входа, аккуратная прокладка кабеля и фильтрация сигнала.
Подключение концевика к Arduino
Ниже простой пример подключения концевика к входу с внутренней подтяжкой. Контакт замыкает вход на землю, поэтому активное состояние читается как LOW.
const int limitPin = 4;
void setup() {
Serial.begin(9600);
pinMode(limitPin, INPUT_PULLUP);
}
void loop() {
bool limitActive = digitalRead(limitPin) == LOW;
if (limitActive) {
Serial.println("LIMIT_ACTIVE");
} else {
Serial.println("LIMIT_INACTIVE");
}
delay(100);
}
Для реального механизма к этому добавляют обработку дребезга, таймер движения и проверку ошибки, если датчик не сработал вовремя.
Контроль последовательности движения
В механизмах с приводом важен не только сам факт срабатывания датчика, но и порядок событий.
Например, привод закрывает дверцу:
- Поступила команда закрытия.
- Мотор включился.
- Датчик открытого положения отпустился.
- Через несколько секунд сработал датчик закрытого положения.
- Мотор выключился.
Если последовательность нарушается, это уже диагностический признак. Если датчик открытого положения не отпустился, механизм мог не начать движение. Если датчик закрытого положения не сработал вовремя, привод мог застрять. Если мотор потребляет высокий ток, а концевик не сработал, возможен механический упор или заклинивание.
Такой контроль лучше простого таймера. Он позволяет увидеть не только окончание движения, но и проблему в процессе.
Датчик открытия в шкафчиках и системах доступа
В системах доступа датчик открытия показывает фактическое состояние дверцы. Это важно для шкафчиков, технических помещений, сервисных дверей и электронных замков.
RFID, кодовая панель или кнопка отправляют команду. Замок выполняет открытие. Но без датчика двери система не знает, что произошло дальше: дверца открылась, осталась закрытой, закрылась обратно или была оставлена приоткрытой.
В системах с электронными замками для шкафчиков датчик открытия помогает фиксировать события: открытие, закрытие, незакрытая ячейка, сервисное открытие, ошибка замка.
Для учета и безопасности это важный элемент. Идентификатор отвечает на вопрос, кто получил доступ. Замок отвечает за разрешение открытия. Датчик двери показывает, что произошло после команды.
Монтаж и регулировка датчика
Надежность датчика положения сильно зависит от монтажа. Даже правильная схема будет работать плохо, если датчик установлен с перекосом, магнит стоит слишком далеко, провод натянут, а крепление смещается от вибрации.
Перед окончательной установкой нужно проверить несколько реальных положений:
- дверца закрыта мягко;
- дверца закрыта с небольшим перекосом;
- дверца приоткрыта;
- привод дошел до края;
- привод остановился раньше;
- провод шевелится;
- корпус вибрирует;
- температура и влажность меняются.
Датчик должен срабатывать стабильно не только в идеальном положении. На объекте всегда есть люфты, перекосы, износ и неаккуратное закрытие. Лучше заложить механический запас сразу, чем потом искать случайные ошибки в программе.
Типичные ошибки подключения
Ошибки с концевиками часто выглядят как проблема программы, хотя причина находится в подключении или механике.
- Перепутаны NO и NC.
- Вход микроконтроллера оставлен без подтяжки.
- Длинный провод ловит помехи.
- Не обработан дребезг контактов.
- Геркон установлен слишком далеко от магнита.
- Концевик получает удар вместо мягкого нажатия.
- Нет ограничения времени движения.
- Обрыв провода не определяется.
- Датчик установлен там, где его легко сбить.
- После перезагрузки контроллер не проверяет текущее положение.
Проверку лучше начинать с мультиметра: срабатывает ли контакт в нужном положении, меняется ли состояние на входе контроллера, стабилен ли сигнал при движении механизма.
Надежная схема контроля положения
Для простой дверцы достаточно одного датчика закрытия. Для шкафчика лучше контролировать открытие и закрытие, чтобы понимать состояние ячейки после команды. Для привода с движением в две стороны обычно используют два датчика: начальное и конечное положение.
Для механизма с мотором надежная логика выглядит так: команда движения, включение мотора, ожидание нужного датчика, ограничение времени, остановка, проверка результата. Если датчик не сработал вовремя, движение останавливается и система показывает ошибку.
Концевик не усложняет автоматику. Он убирает неопределенность: контроллер получает подтверждение положения, а не только надеется, что механизм выполнил команду.
