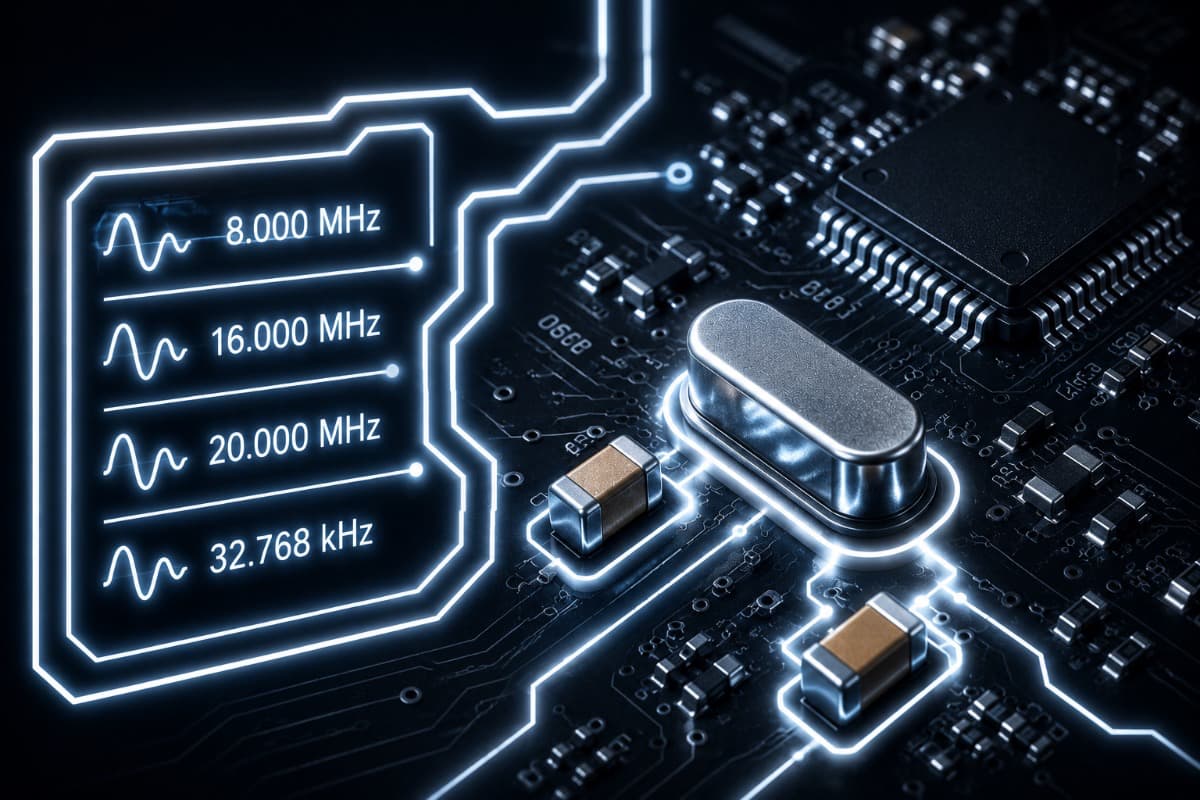

Кварцевый резонатор на плате микроконтроллера

Кварцевый резонатор задает стабильную частоту для микроконтроллера, часов реального времени, интерфейсной микросхемы или другого цифрового узла. Если питание отвечает за энергию платы, то тактирование отвечает за ритм работы схемы: выполнение команд, обмен по интерфейсам, измерение времени, работа таймеров и синхронизация внутренних блоков.

Во многих платах микроконтроллер может работать от внутреннего генератора. Для простых задач этого достаточно: включить реле, считать кнопку, мигнуть светодиодом, выполнить несложный цикл. Но когда нужна стабильная частота, точный тайминг, надежная работа интерфейса или часы реального времени, внешний кварцевый резонатор становится важным элементом схемы.

Платы и контроллеры часто уже имеют кварц на борту, поэтому при использовании готовой платы этот вопрос остается незаметным. Но если схема переносится на собственную PCB или ремонтируется после повреждения, кварцевый узел нужно рассматривать как отдельную часть платы: резонатор, нагрузочные конденсаторы, дорожки, земля и расположение рядом с выводами микроконтроллера.

Внутренний генератор микроконтроллера удобен тем, что не требует внешних деталей. Он снижает стоимость платы, упрощает разводку и обычно подходит для задач, где абсолютная точность частоты не критична. Например, для простого управления реле, опроса кнопок, индикации или бытовой автоматики внутренняя частота часто достаточна.

Внешний кварцевый резонатор используют, когда частота должна быть стабильнее. Это важно для точного времени, некоторых интерфейсов, измерений, аудио, USB, радиомодулей, протоколов связи и задач, где ошибка тактирования влияет на обмен данными или расчет времени. У разных микроконтроллеров требования отличаются, поэтому нужно смотреть документацию именно на выбранную микросхему.

Разница проявляется не только в точности. Внешний кварц добавляет требования к плате. Нужны правильные нагрузочные конденсаторы, короткие дорожки, аккуратная земля и защита от помех. Если этот узел развести неудачно, микроконтроллер может не стартовать, запускаться нестабильно или работать только при определенной температуре и питании.

Внешний кварц выбирают не ради красоты схемы, а под конкретное требование к частоте и стабильности.

На схеме кварцевый резонатор обычно подключается к двум выводам микроконтроллера, которые предназначены для генератора. Рядом ставят два нагрузочных конденсатора на землю. Иногда в схеме присутствует последовательный резистор, параллельный резистор или дополнительные элементы, но базовая структура чаще всего выглядит именно так: кварц между выводами, два конденсатора к земле.

Нельзя переносить номиналы из одной схемы в другую без проверки. У разных кварцев разная емкость нагрузки, у разных микроконтроллеров разные входные параметры, а у платы есть собственная паразитная емкость дорожек и площадок. Если в документации указаны рекомендуемые значения, лучше начинать с них, а не подбирать конденсаторы по привычке.

Кварцевый узел не стоит воспринимать как обычные две дорожки сигнала. Это чувствительная аналоговая часть внутри цифровой платы. Она работает с небольшими сигналами и может реагировать на паразитные емкости, загрязнение платы, длинные дорожки и соседние импульсные цепи. Поэтому на схеме он занимает мало места, но на PCB требует аккуратного отношения.

Нагрузочные конденсаторы - один из самых частых источников ошибок в кварцевом узле. В схеме они обычно стоят от каждого вывода кварца к земле. Их задача - создать для резонатора нужные условия работы, чтобы генератор запускался и частота была близка к расчетной. Если емкость выбрана неправильно, кварц может запускаться хуже, частота может сместиться, а в крайних случаях генератор будет нестабильным.

В даташите кварца указывают load capacitance, то есть требуемую нагрузочную емкость. При этом два конденсатора на схеме не равны этой цифре напрямую. Учитывается их последовательное включение относительно кварца, паразитная емкость дорожек, входов микроконтроллера и монтажной области. Поэтому типичная ошибка - увидеть в даташите 18 пФ и поставить два конденсатора по 18 пФ без понимания расчета. Иногда это работает, иногда нет, но правильнее учитывать всю цепь.

Для часового кварца 32.768 кГц вопрос еще чувствительнее. Такие узлы часто работают с малым током и высокой чувствительностью к утечкам. Грязный флюс, длинные дорожки, влага, неподходящий тип конденсатора или лишняя емкость платы могут дать заметное отклонение или проблемы с запуском. Поэтому для RTC-узлов важно не только значение емкости, но и чистота платы после пайки.

Конденсаторы возле кварца лучше выбирать с подходящим диэлектриком и допуском. Для малых емкостей обычно используют керамику, но конкретный тип зависит от требований схемы. Если генератор работает нестабильно, не стоит сразу менять микроконтроллер. Сначала нужно проверить номиналы, расположение, пайку и соответствие нагрузочной емкости.

В кварцевом узле номинал конденсатора и место установки работают вместе. Если дорожки длинные, паразитная емкость уже становится частью схемы.

Кварцевый резонатор нужно размещать как можно ближе к выводам микроконтроллера. Это не формальность. Длинные дорожки добавляют паразитную емкость и индуктивность, увеличивают чувствительность к помехам и могут ухудшить запуск генератора. На макетной сборке длинные провода иногда работают, но на печатной плате лучше сразу закладывать правильную компоновку.

Идеальная ситуация - кварц и два нагрузочных конденсатора находятся рядом с выводами генератора, дорожки короткие и симметричные, рядом нет силовых дорожек, реле, DC-DC преобразователя, мотора, антенны или быстрых цифровых линий. Земля для конденсаторов должна возвращаться коротко и предсказуемо, а не через длинный путь по всей плате.

Если кварц вынести далеко, схема может стать зависимой от условий. На одном экземпляре плата запускается, на другом нет. При комнатной температуре генератор работает, а после охлаждения или нагрева запуск ухудшается. При подключении внешнего кабеля или реле появляются сбои. Такие неисправности трудно искать, потому что визуально все подключено правильно.

В статье про печатную плату после макетной сборки важна та же логика: схема на бумаге показывает соединения, но плата задает реальные расстояния, емкости и токовые пути. Для кварца это особенно заметно, потому что узел чувствителен к компоновке.

Кварц, нагрузочные конденсаторы и выводы микроконтроллера должны образовывать компактный локальный узел. Если между ними проходят другие сигналы или силовые цепи, риск нестабильного запуска возрастает.

Кварцевый узел лучше держать подальше от источников помех. На той же плате могут находиться DC-DC преобразователь, реле, моторный драйвер, силовой MOSFET, радиомодуль, дисплей, длинный кабель датчика или импульсная подсветка. Эти узлы создают быстрые фронты, пульсации питания и электромагнитные наводки. Если кварц расположен рядом, генератор может получать лишний шум.

Особенно опасны силовые дорожки и импульсные узлы. Например, рядом с кварцем проходит дорожка к катушке реле или выход DC-DC преобразователя. При переключении нагрузки наводка может попасть в чувствительный генераторный контур. Иногда результат проявляется как редкий сбой, зависание после включения нагрузки, ошибка интерфейса или нестабильная работа времени.

Соседство с антеннами и радиомодулями тоже требует внимания. ESP32, Wi-Fi-модули, Bluetooth и другие радиочасти имеют свои требования по размещению. Не нужно располагать кварц, антенную область и шумное питание хаотично. Если плата компактная, лучше заранее разделить зоны: питание, силовая часть, тактирование, аналоговые входы, радиомодуль и внешние разъемы.

Ферритовые элементы, конденсаторы и фильтрация питания могут уменьшить часть проблем, но они не исправят плохое расположение кварца. Если генераторный узел находится в шумной зоне платы, приходится бороться с последствиями, которые можно было убрать компоновкой.

Для часов реального времени часто используют кварц 32.768 кГц. Такая частота удобна для деления и получения секундного отсчета. В готовых RTC-модулях кварц уже установлен, а схема обычно настроена производителем. Но если часы проектируются на собственной плате или ремонтируются, к этому узлу нужно относиться внимательно.

Часовой кварц работает в маломощном режиме и чувствителен к емкости, утечкам и загрязнению платы. Остатки флюса, влага, длинные дорожки и неверные конденсаторы могут повлиять на ход часов. Иногда ошибка небольшая и проявляется как уход времени на минуты за месяц. Иногда генератор запускается не всегда, особенно при низком напряжении или температуре.

Если нужны часы в устройстве автоматики, проще использовать готовый модуль RTC, например модуль часов реального времени DS3231. В нем уже решены вопросы генератора, компенсации и интерфейса. Но даже готовый модуль требует нормального питания, общей земли и корректного подключения по I2C.

Для устройств, которые должны сохранять время без сети, RTC-узел лучше проверять отдельно: запуск после отключения питания, работа от батарейки, точность хода, обмен по интерфейсу и поведение после длительной паузы.

Некоторые интерфейсы чувствительны к точности тактирования. Если частота микроконтроллера заметно отличается от ожидаемой, обмен данными может стать нестабильным. Это особенно важно для интерфейсов и режимов, где требуются точные временные интервалы. В простых UART-соединениях небольшой допуск часто допустим, но при накоплении ошибок на высокой скорости могут появляться сбои. Для USB требования обычно строже, поэтому микроконтроллер должен иметь подходящий источник тактирования.

SPI и I2C зависят от тактирования иначе, потому что там есть отдельная линия синхронизации или управляемая скорость обмена. Но это не значит, что кварц не важен. Если микроконтроллер работает нестабильно, зависает при запуске или имеет проблемы с питанием генератора, любые интерфейсы будут вести себя непредсказуемо. Поэтому при ошибках связи нужно проверять не только провода, подтяжки и уровни, но и базовое тактирование платы.

Для готовых модулей вопрос обычно закрыт производителем. Но при собственной плате с микроконтроллером, USB, радиомодулем или внешними интерфейсами нужно сразу проверить требования к частоте. Если в документации указано, что для режима нужен внешний кварц определенной частоты, внутренний генератор может быть недостаточным.

USB-UART для прошивки и отладки помогает видеть ошибки обмена, но если причина находится в нестабильном тактировании, простая замена проводов не всегда решит проблему.

После сборки платы нужно убедиться, что генератор запускается стабильно. Если микроконтроллер не стартует, зависает в начале работы, иногда запускается только после сброса или ведет себя по-разному на разных экземплярах платы, кварцевый узел должен попасть в список проверок.

Сначала проверяют очевидные вещи: правильность номиналов нагрузочных конденсаторов, пайку кварца, отсутствие замыканий, чистоту платы, соответствие частоты кварца прошивке и настройкам микроконтроллера. Если микроконтроллер настроен на внешний кварц, а кварц не запускается, плата может выглядеть полностью мертвой. При этом питание будет нормальным, а программа не начнет выполняться.

Измерять кварцевый сигнал нужно осторожно. Обычный щуп осциллографа может добавить емкость и повлиять на работу генератора, особенно у часового кварца. Поэтому лучше использовать подходящий щуп, минимальную емкостную нагрузку и понимать, что сам факт подключения измерительного прибора может изменить поведение узла. Иногда проверку начинают косвенно: работает ли микроконтроллер, выходит ли тактовый сигнал на специальный вывод, идет ли обмен по интерфейсу, запускается ли RTC.

Минимальная проверка после сборки:

• проверить частоту и тип установленного кварца;
• сверить номиналы нагрузочных конденсаторов;
• осмотреть пайку под увеличением;
• отмыть флюс в зоне кварца;
• проверить, что рядом нет случайного замыкания или поврежденной дорожки;
• убедиться, что прошивка настроена на правильный источник тактирования;
• проверить запуск после полного отключения питания;
• повторить запуск при подключенной нагрузке устройства;
• проверить поведение после сброса;
• при необходимости измерить сигнал осциллографом с минимальным влиянием на цепь.

При ремонте кварцевый резонатор нельзя менять только по внешнему размеру. Нужно знать частоту, тип корпуса, нагрузочную емкость, допустимый режим, точность и назначение узла. Два кварца одинакового размера могут отличаться параметрами, и схема после замены будет работать хуже или не запустится.

Если кварц механически поврежден, оторван или вызывает подозрение, сначала стоит найти маркировку, схему платы или документацию на устройство. Если это готовый модуль, можно сравнить с рабочим экземпляром. При замене важно не перегреть корпус, не повредить площадки и не оставить флюс между выводами и конденсаторами. Для часового кварца загрязнение особенно нежелательно.

Иногда проблема оказывается не в самом кварце. Поврежденный нагрузочный конденсатор, трещина пайки, неправильная прошивочная конфигурация, плохое питание или замыкание рядом с выводами генератора могут давать похожие симптомы. Поэтому замена кварца без диагностики не всегда оправдана.

После ремонта нужно проверить не только факт запуска, но и стабильность. Плата должна стартовать после полного отключения питания, после сброса, при рабочей нагрузке и в собранном корпусе. Если устройство связано со временем, дополнительно проверяют точность хода или стабильность RTC.

Кварцевый резонатор кажется маленькой деталью, но от него может зависеть запуск всей платы. Если частота нестабильна, генератор плохо запускается или кварцевый узел расположен в шумной зоне, проблемы проявляются как ошибки связи, сбросы, зависания, неточное время или нестабильная работа после включения.

Надежный кварцевый узел строится из нескольких условий: подходящий резонатор, правильные нагрузочные конденсаторы, короткие дорожки, чистая плата, аккуратная земля, отсутствие силовых помех рядом и проверка запуска после сборки. Если эти условия выполнены, кварц не требует внимания в эксплуатации. Если нет, он превращается в скрытый источник нестабильности, который трудно найти обычным мультиметром.

При проектировании собственной платы кварц лучше размещать не в оставшемся свободном углу, а рядом с соответствующими выводами микроконтроллера. Тогда тактирование становится нормальной частью конструкции, а не слабым местом после переноса схемы с макетки на PCB.
