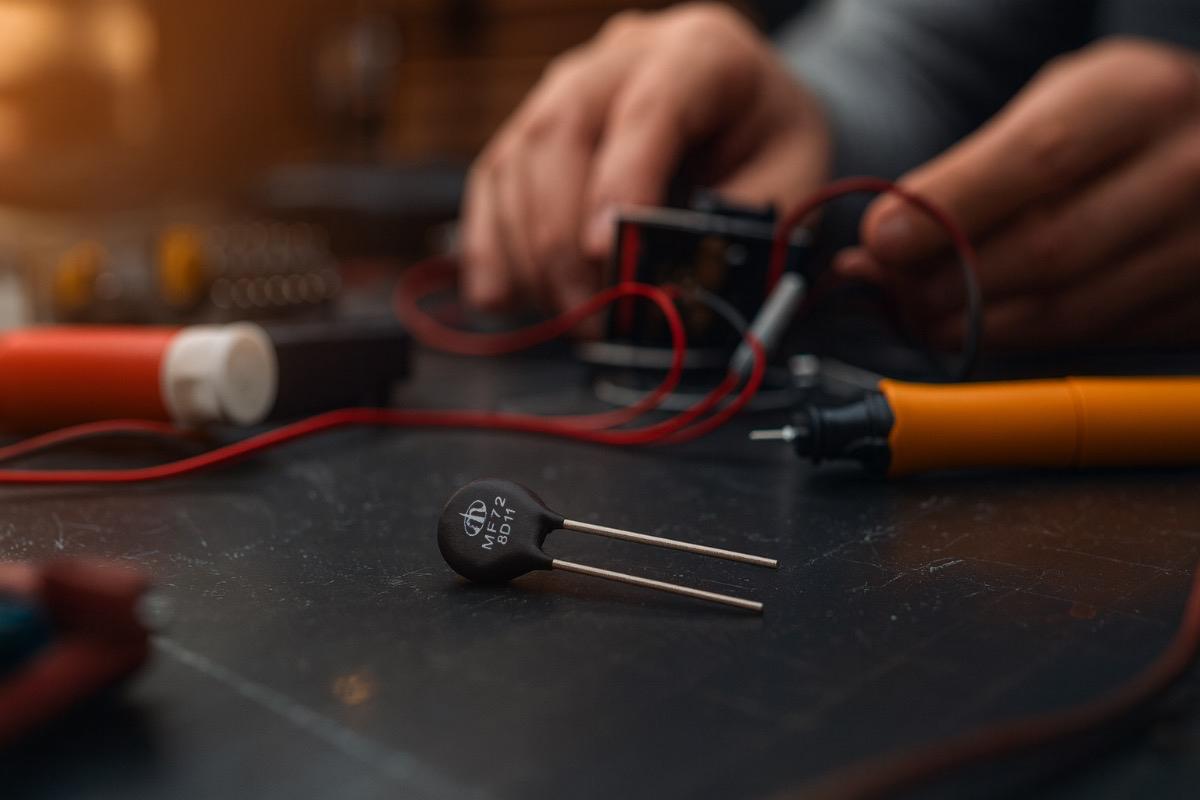

Выбор подходящего термистора для проекта: на что обращать внимание в первую очередь

Первое, с чего необходимо начать выбор, – это определение типа термистора, который наилучшим образом соответствует поставленной задаче. Существует два основных типа, отличающихся принципом работы и областью применения: NTC и PTC. NTC-термистор (Negative Temperature Coefficient) – это терморезистор с отрицательным температурным коэффициентом. Это означает, что его сопротивление уменьшается с ростом температуры. NTC-термисторы изготавливаются из полупроводниковых материалов, таких как оксиды марганца, никеля, кобальта и меди. NTC-термисторы обладают высокой чувствительностью и точностью, что делает их идеальными для задач измерения и контроля температуры. Они широко используются в цифровых термометрах, системах климат-контроля, а также для мониторинга температуры аккумуляторов в литий-ионных батареях. PTC-термистор (Positive Temperature Coefficient) – это терморезистор с положительным температурным коэффициентом. Его сопротивление увеличивается с ростом температуры. PTC-термисторы делятся на два основных подтипа: керамические (для защиты) и кремниевые (для измерения). Керамические PTC-термисторы (также известные как позисторы) используются в основном для защиты цепей. При нормальной температуре их сопротивление низкое, но при превышении определенной критической температуры (температуры Кюри) сопротивление резко возрастает, ограничивая ток и защищая цепь от перегрева или перегрузки. Они незаменимы в качестве самовосстанавливающихся предохранителей, а также для ограничения пускового тока в импульсных блоках питания.

После выбора типа термистора (NTC или PTC) необходимо обратить внимание на его электрические характеристики, которые определяют его поведение в цепи. Номинальное сопротивление (R25) – это сопротивление термистора, измеренное при стандартной температуре 25 °C. Этот параметр является базовым и указывается в маркировке. Выбор R25 зависит от конкретной схемы. Например, для работы с микроконтроллером, который имеет аналого-цифровой преобразователь (АЦП) с определенным диапазоном входного напряжения, необходимо выбрать R25 таким образом, чтобы при рабочей температуре термистор обеспечивал максимальное изменение напряжения на делителе. Как правило, R25 выбирается близким к сопротивлению резистора, с которым термистор образует делитель напряжения, для достижения максимальной чувствительности в рабочей точке. B-константа (или B-параметр) – это параметр, который описывает крутизну температурной характеристики термистора, то есть насколько сильно изменится его сопротивление при изменении температуры. B-константа определяется по формуле, связывающей сопротивление при двух разных температурах, например, B25/85 или B25/100. Чем выше значение B-константы, тем более чувствителен термистор к изменению температуры. Высокая B-константа обеспечивает большую точность измерения, но при этом сужает линейный рабочий диапазон. Для большинства NTC-термисторов B-константа находится в диапазоне от 3000 K до 5000 K. Выбор B-константы напрямую влияет на сложность расчета температуры и выбор алгоритма линеаризации. Допуск – это максимальное отклонение номинального сопротивления R25 от заявленного значения, выраженное в процентах. Стандартные допуски составляют ±1%, ±3%, ±5% и ±10%. Для высокоточных измерительных систем, например, в медицинском оборудовании или прецизионных термостатах, требуется термистор с минимальным допуском, например, ±0,1% или ±0,5%. Более низкий допуск означает более высокую стоимость компонента, поэтому для простых задач контроля температуры можно выбрать термистор с допуском ±5% или ±10%.

Помимо электрических параметров, необходимо учитывать физические характеристики термистора, которые влияют на его установку, надежность и скорость реакции. Каждый термистор имеет свой рабочий температурный диапазон, в пределах которого гарантируется его точность и надежность. Для большинства стандартных NTC-термисторов диапазон составляет от -55 °C до +150 °C. Однако для высокотемпературных применений (например, в двигателях или промышленных печах) могут потребоваться специальные термисторы, способные работать при температурах до +300 °C и выше. Выбор термистора, чей рабочий диапазон перекрывает ожидаемые минимальные и максимальные температуры проекта, является обязательным условием. Тепловая постоянная времени (τ) – это время, необходимое термистору для изменения своей температуры на 63,2% от разницы между начальной и конечной температурой. Этот параметр критически важен для систем, требующих быстрого реагирования на изменение температуры, например, для систем аварийного отключения или быстродействующих термостатов. Чем меньше тепловая постоянная времени, тем быстрее термистор реагирует. Тепловая постоянная времени зависит от массы термистора, его конструкции и среды, в которой он находится (воздух, жидкость, контакт с металлом). Термисторы выпускаются в различных корпусах, каждый из которых предназначен для определенных условий монтажа и эксплуатации. Например, дисковые и бусиночные термисторы используются для поверхностного монтажа или в воздушной среде. Стеклянные термисторы обладают высокой стабильностью и могут работать при высоких температурах, а также устойчивы к агрессивным средам. Термисторы в корпусе SMD предназначены для автоматизированного монтажа на печатные платы. Наконец, термисторы в зонде (Probe) представляют собой термистор, заключенный в металлический или пластиковый корпус с кабелем, что идеально подходит для измерения температуры жидкостей или удаленных объектов. Выбор корпуса должен соответствовать условиям окружающей среды, требованиям к механической прочности и способу монтажа.

Понимание основного назначения термистора в проекте помогает сузить круг выбора и сосредоточиться на наиболее важных параметрах. Для точного измерения температуры (например, в термостатах, медицинских приборах) в первую очередь используются NTC-термисторы. Здесь ключевыми параметрами являются B-константа (для чувствительности) и допуск (для точности). Для перевода сопротивления в температуру часто используется уравнение Стейнхарта-Харта, которое обеспечивает высокую точность в широком диапазоне. В мощных устройствах, таких как импульсные блоки питания, светодиодные драйверы и электродвигатели, при включении возникает кратковременный, но очень большой пусковой ток, который может повредить компоненты. Для его ограничения используются специальные NTC-термисторы, называемые ICL (Inrush Current Limiter). В холодном состоянии их сопротивление высокое, что ограничивает пусковой ток. После включения они быстро нагреваются, их сопротивление падает, и они перестают влиять на работу цепи. Здесь важны такие параметры, как максимальный стационарный ток и максимальная энергия, которую термистор может поглотить. Для защиты от перегрузки по току и перегрева используются PTC-термисторы (позисторы). Они работают как самовосстанавливающиеся предохранители. При нормальном токе они имеют низкое сопротивление. При превышении тока они нагреваются, их сопротивление резко возрастает, и ток ограничивается до безопасного уровня. После устранения неисправности термистор остывает и возвращается в исходное состояние. Здесь ключевым параметром является температура переключения (или температура Кюри), которая должна быть выбрана чуть выше максимальной рабочей температуры цепи. Термисторы могут использоваться для компенсации температурного дрейфа других компонентов, например, транзисторов или операционных усилителей. Сопротивление термистора включается в цепь таким образом, чтобы его изменение компенсировало изменение характеристик другого компонента. В этом случае важна не абсолютная точность, а соответствие температурной характеристики термистора и компенсируемого компонента.

В процессе выбора подходящего термистора необходимо учитывать все аспекты и особенности вашего проекта. Сначала необходимо определить задачу: измерение температуры (NTC), защита цепи (PTC) или ограничение пускового тока (NTC-ICL). Далее следует выбор типа: NTC для измерения, PTC для защиты. Третий шаг – установление минимальной и максимальной рабочей температуры, то есть выбор температурного диапазона. Четвертый шаг – определение номинального сопротивления R25 при 25 °C, исходя из требований схемы и АЦП. Пятый шаг – выбор B-константы, которая определяет требуемую чувствительность и точность в рабочем диапазоне. Шестой шаг – выбор необходимой точности, то есть допуска (например, ±1% для точных измерений). И, наконец, седьмой шаг – выбор подходящего корпуса (SMD, бусина, зонд) в зависимости от среды и способа монтажа. Только комплексный подход к анализу этих параметров гарантирует, что выбранный термистор обеспечит надежную и точную работу вашего электронного устройства или проекта в целом.
